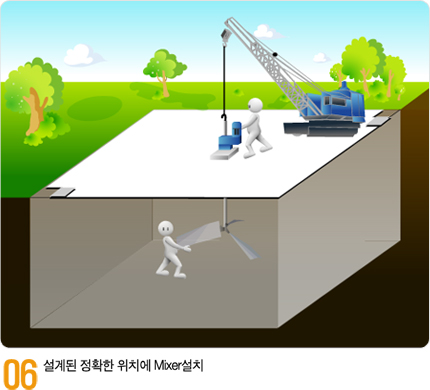

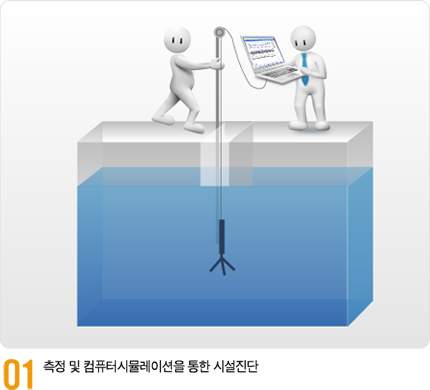

다년간 축적된 진단, 설계, 검증기술을 바탕으로 최적의 Mixing Process 개발을 위한 7-STEP DESIGN 시스템 운영 |
|
 |
|
 |

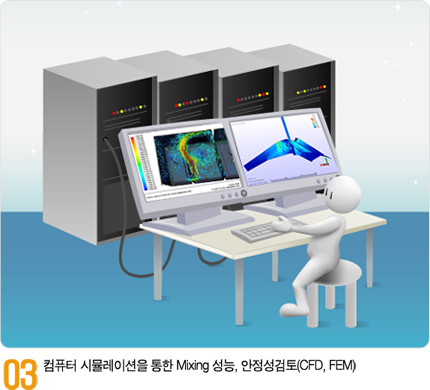

컴퓨터 해석을 통하여 유동패틴 및 교반성능을 사전에 예측, 분석하는 설계 검증기술로서 검증의 신뢰성을 높이기 위해서는 해석 시, 각 프로세서에 따른 다양한 해석인자들의 올바른 반영이 필요하며, 도출된 결과값을 바르게 해석할 수 있는 축적된 해석능력이 필요 |
 |
|
 |

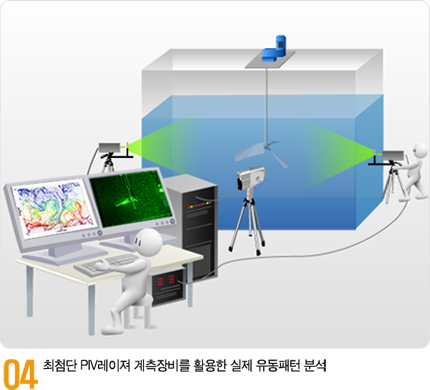

레이저광 Sheet를 Plot Tank 안으로 조사하여 흐름내의 작은 입자들에 의한 분산광의 형상을 2차원 또는 3차원 속도지도로 구현하여 실제 Mixer에 의해 형상되는 수류패턴과 유속분포를 확인 |
 |
|
|
Mixer의 구조적 안정성을 컴퓨터 시뮬레이션으로 분석, 진단하는 설계검증 기술로서, 운영시 Mixer가 받는 Deflection하중에 대한 구조적 안정성과 운영 회전수에 따른 공진 유무를 분석, 진단함. 이를 통하여 공진으로 인한 진동, 파괴 및 하중에 의한 기기손상 예방 |
 |
 |
|
|

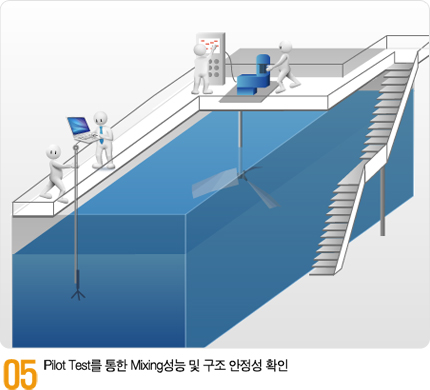

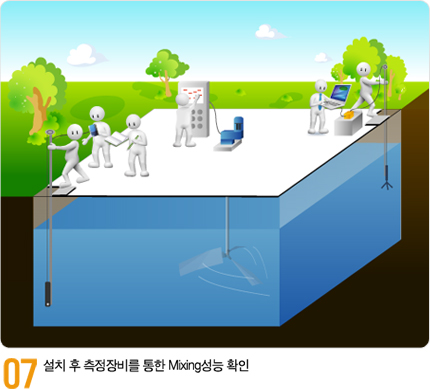

설치된 Mixer에 의해 형성되는 결과값을 다양한 전문장비로 측정 후 그 값을 분석 검토하여 실제 Mixer에 의해 형성되는 Mixing상태를 검증 |
||
 |
||
 |
고정운전 (On/Off) |
- 70 ~ 80년대 수직, 수평패들형 응집기에 적용 - 벨트, 풀리 등 감속비를 조정하여 회전수 변경 - 에너지 효율이 낮음 |
|
변속운전 (인버터) |
- 80 ~ 90년대 수직 터빈형 등에 주로 사용 - 인버터로 단순하게 회전수 조정 - G값에 대한 개념 미반영 |
|
|
G값 제어 |
- 90년대 이후 G값 자동제어 개념 도입 - 전용프로그램에서 연산, PID제어로 정확한 임펠러 회전수 제어 - 중앙에서 원격감시제어 및 통합운영 가능 |
|
|
GOPT 최적제어 |
- 기존 G값 제어에 탁도 (약품투입량), 체류기간 등 제어인자가 추가된 최적제어 시스템 - 계절별, 일일 시간대별 수질과 유량의 변화에 따른 대응이 필요한 공정에 적합함 - 수처리 플랜트 혼화, 응집공정 권장 |
|
 |
||
 |

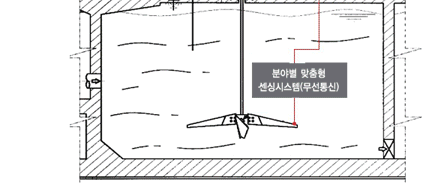

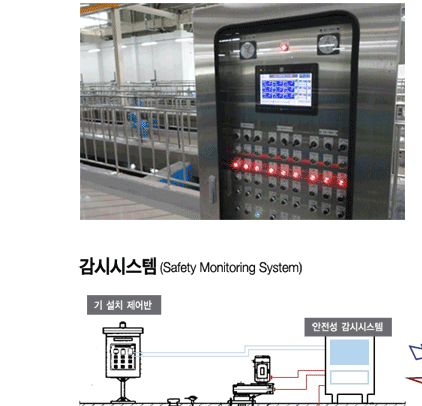

Mixer의 수중부 및 구동부의 운영상태를 상시 원격으로 모니터링할 수 있는 시스템으로 비정상적인 운영으로 인한 기기파손을 사전에 방지할 수 있으며, 이는 무인화시설 또는 대형 Mixer가 설치된 현장에 적합함 |
|
 |
임펠러는 Mixing 성능을 좌우하는 중요한 핵심 요소이며, 정교한 기술력이 집약되어 있으며, 당사는 다년간의 연구, 시험 및 단일제품 최대 납품경험에 기반한 임펠러 설계기술력을 바탕으로 요구공정에 적합한 맞춤설계를 제공 |
||
 |
 |
||
|
- Mixing Process에 적합한 유동흐름을 형성을 위한 맞춤설계 - 낮은 동력으로 높은 유동력이 발생되도록 받음각 설계 |
|||
 |
|||
 |

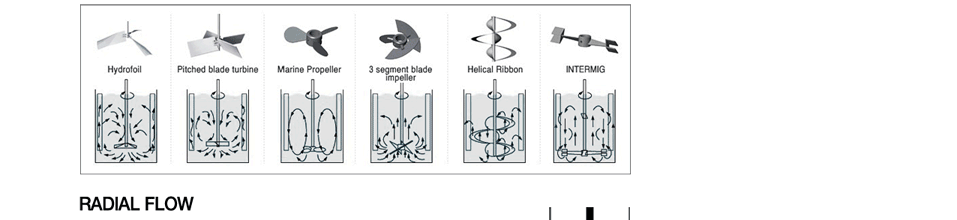

1. 축 방향 흐름으로 주로 축과 평행으로 흐름 2. 탱크내에 토출되는 유체 전단율(Shear Rate)을 일정하게 만드는 흐름 3. 조에서 요구하는 Process 특성에 따라 Tank내의 넓은 부분에 교반흐름을 미침 4. 대표적인 적용은 응집기, 고형물 부유 및 혼합 등 |
 |
|
 |
|||
 |

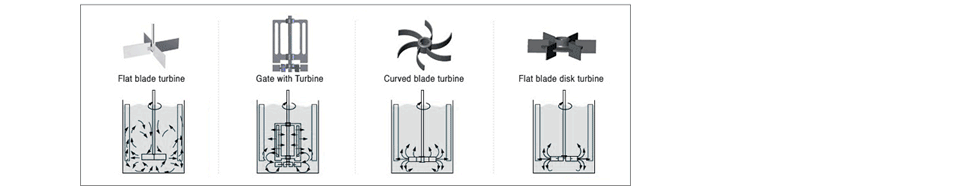

1. 방사방향 흐름으로 주로 축과 직각방향으로 흐름 2. Impeller Zone내에서 크고, 국부적인 교반력 (전단력)을 발생시키는 흐름 3. 조에서 요구하는 Process 특성에 따라 Tank내의 일부에 교반흐름을 미침 4. 대표적인 적용은 약품혼화, Low Liquid Level 및 고형물 부유 등 |
 |
|
 |
|||
 |
|
|
|
 |
 |
|
|

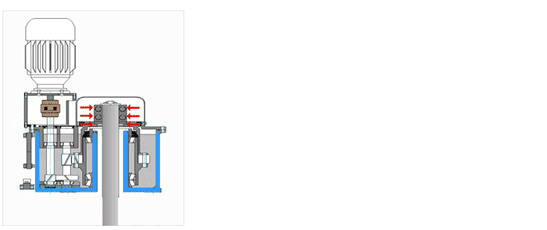

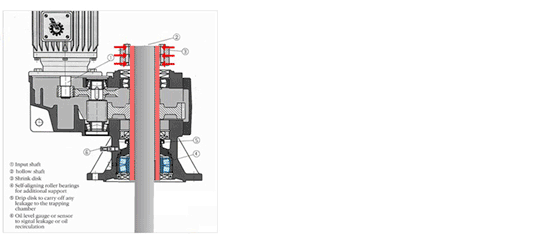

DRYWELL 구조 감속기 출력축 부분이 임펠러축과 Oil Bath를 완전히 차단시키는 구조로 감속기의 고질적 문제인 누유를 방지하는 구조 HOLLOW SHAFT 조립방식 감속기 Hollow Shaft안으로 축이 삽입되어 조립되는 구조로 축 Deflection에 의한 축 하중이 Hollow Shaft 전체 면으로 분산되어 기어 및 베어링 사용수명시간(100,000시간)임 SHRINK DISK 축 고정방식 Shrink Disk로 상단 Hollow Shaft(특수 탄성재질)을 수축시켜 내부에 삽입된 축을 고정시키는 방식으로 일반적인 키, 기타 축 고정방식에 비해 안정적이고, 유지관리가 간편 |
 |
|
 |
||
|
하부 일체형 DRYWELL 구조 하부 일체 주물형 Oil Bath 구조로 감속기 출력축과 임펠러축을 완전히 차단시켜 누유를 방지하는 구조 상부 체결형 HOLLOW SHAFT 조립방식 감속기 Hollow Shaft안으로 축을 삽입시킨 후, 감속기 상부에서 조임틀로 축을 체결시키는 구조로 유지관리가 편리 신뢰성 평가 RS B 0062 인증 (한국기계연구원 신뢰성 평가센터) |
 |
|
 |
||
|

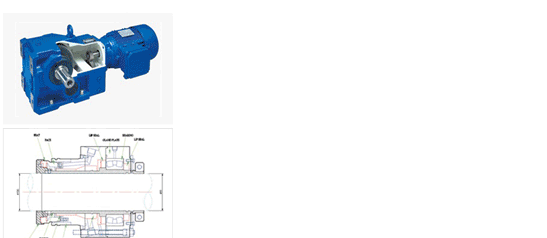

기어구동방식(고성능 3단 헬리컬-베벨) 기어구동방식으로 고효율 운전 뿐만 아니라, 사양범위가 넓어 조 내의 슬러리 및 유체상태에 따라 최적의 맞춤설계가 가능 MECHANICAL SEAL 시스템 Mechanical Seal 시스템은 Bearing Type으로 적정범위 내에서 축 방향 또는 방사형 방향의 축 흔들림을 수용 CARTRIDGE TYPE Cartridge Type으로 분해, 조립이 용이하여 유지 및 보수가 편리 |
|
|
 |
||
 |
|
|

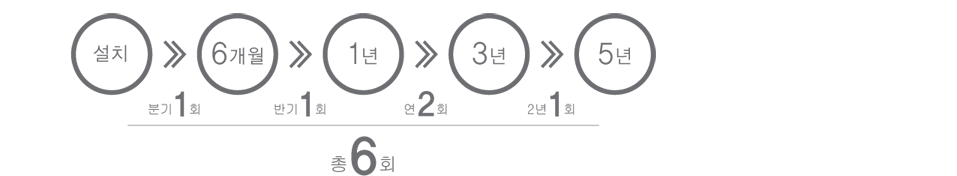

하자 발생 후 실시하는 사후관리가 아닌 하자가 발생 전 정기적인 점검 및 유지관리를 통해 하자 발생을 미연에 방지함으로써 고객의 만족을 실현 |
|
 |
